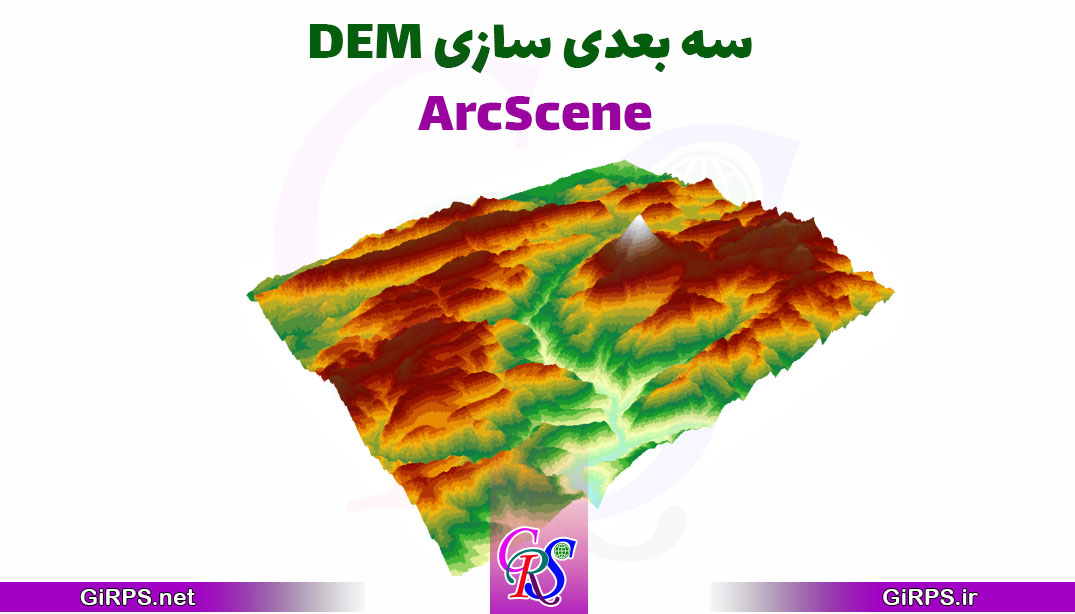

آموزش سه بعدی سازی DEM در ArcScene

یکی از قابلیتهای ویژه نرم افزار ArcGIS امکان سه بعدی سازی دیتاهای مختلف است. نرم افزار ArcScene از پکیج ویژه ArcGIS امکانات متعددی را در اختیارتان قرار می دهد که می توانید برای سه بعدی سازی انواع فرمتهای داده از آن استفاده کنید. در این فیلم آموزش سه بعدی سازی DEM در ArcScene برای شما تهیه شده است.

آموزش سه بعدی سازی DEM در ArcScene

برای اجرای این تمرین ابتدا نیاز است که یک فایل مدل رقومی ارتفاع را دانلود کنید. این فایلها را می توانید از لینک زیر دانلود کنید

https://dwtkns.com/srtm30m/

مباحثی که در این فیلم آموزشی مطرح می شود را به راحتی می توانید برای هر نوع دیتای رستری دیگر مثل تصاویر ماهواره ای یا حتی نقشه های کاغذی اسکن شده هم اجرا کنید. اما باید حتماً یک فایل ارتفاعی مبنا داشته باشید.

همانطور که از اسم این آموزش بر می آید برای سه بعدی سازی باید برویم سراغ متغیر بعد سوم یعنی: ارتفاع. پس نیاز است که حتماً نقشه شما دارای ویژگی ارتفاعی باشد. اگر نقشه های از نوع رستر را انتخاب می کنید، قاعدتاً مقدار ارتفاع می تواند بعنوان بعد سوم انتخاب شود. هر چند هر نوع نقشه رستری با هر متغیر عددی را میتوان برای سه بعدی سازی استفاده کرد.

بعد از اینکه یکی از فایلهای رستری را انتخاب کردید به محیط نرم افزار ArcScene اضافه کنید. این نرم افزار نیز مثل ArcMap از چند بخش اصلی تشکیل شده است که در فیلم زیر به آن اشاره شده است.

برای سه بعدی سازی این تصویر و دیتا بر روی نام آن در TOC دوبار کلیک چپ کنید و از سربرگ Base Height گزینه Floating on a Custom Surface را انتخاب کنید و فایل DEM را بعنوان مبنای ارتفاعی برای سه بعدی سازی معرفی نمایید.

تعریف Base Height

اما با توجه به وسعت منطقه مطالعاتی گاهاً نیاز است که برای نمایش بهتر این حالت سه بعدی ، یک تنظیم اغراق آمیز کردن نمایش نیز بر روی این دیتا اعمال شود

پس در داخل TOC بر روی Scene Layer دوبار کلیک چپ کنید و در سربرگ General بر روی عبارت Calculate from extent کلیک کنید.

حال می توانید برای نمایش بهتر یک نمادسازی نیز بر روی این دیتا نیز اعمال کنید.

فیلم زیر آموزش سه بعدی سازی DEM در ArcScene است: این فیلم را به دوستانتان هدیه کنید

برای مشاهده دیگر جلسات آموزشی این دوره رایگان کلیک کنید.



برای تسلط بسیار کامل و جامع حتماً در دوره آموزشی صفر تا صد ArcGIS که در زیر معرفی شده شرکت کنید.
